Die Leiterplattenbestückung ist ein wesentlicher Schritt in der Herstellung von elektronischen Geräten und Komponenten. Sie ist der Prozess, bei dem Bauteile auf einer Leiterplatte (PCB, Printed Circuit Board) platziert werden, um die Funktionalität des Geräts sicherzustellen. Eine präzise und fehlerfreie Bestückung ist entscheidend, da sie direkten Einfluss auf die Leistung, Zuverlässigkeit und Langlebigkeit des fertigen Produkts hat. In diesem Artikel erfahren Sie, warum eine präzise Leiterplattenbestückung von so großer Bedeutung für die Qualität Ihrer elektronischen Geräte ist und welche Faktoren dabei eine Rolle spielen.
1. Die Bedeutung der Leiterplattenbestückung für die Gerätequalität
Die Leiterplattenbestückung ist der Schlüssel zur Funktionsfähigkeit eines elektronischen Geräts. Wenn die Bauteile nicht korrekt auf der Leiterplatte platziert oder verlötet werden, kann dies zu einer Vielzahl von Problemen führen, die die Qualität und Leistung des Endprodukts beeinträchtigen.
a. Einfluss auf die elektrische Leistung
Jedes Bauteil auf einer Leiterplatte erfüllt eine spezifische Funktion, die für das ordnungsgemäße Funktionieren des Geräts unerlässlich ist. Eine präzise Bestückung stellt sicher, dass diese Bauteile richtig miteinander verbunden sind, sodass der elektrische Strom und die Signale ordnungsgemäß fließen können. Eine unsachgemäße Platzierung oder fehlerhafte Lötverbindungen können zu Signalstörungen, Stromausfällen oder Fehlfunktionen führen. Diese elektrischen Probleme können nicht nur die Leistung des Geräts beeinträchtigen, sondern auch Schäden an den Bauteilen verursachen.
b. Zuverlässigkeit und Langfristigkeit des Geräts
Die Genauigkeit der Bestückung beeinflusst auch die Zuverlässigkeit und Langlebigkeit des Produkts. Bauteile, die nicht richtig auf der Leiterplatte platziert oder verlötet werden, können sich im Betrieb lösen oder überhitzen, was zu Ausfällen oder Defekten führt. Eine fehlerhafte Leiterplattenbestückung kann dazu führen, dass das Gerät vorzeitig ausfällt, was wiederum zu höheren Kosten für Reparaturen, Rückrufaktionen oder sogar Imageverlust für den Hersteller führen kann.
c. Thermische Effizienz
Die Wärmeableitung ist ein wichtiger Faktor für die Lebensdauer elektronischer Geräte. Eine präzise Bestückung der Bauteile sorgt dafür, dass die Wärme effizient abgeleitet werden kann, um Überhitzung zu verhindern. Fehlplatzierte Bauteile oder unzureichende Lötverbindungen können dazu führen, dass sich heiße Stellen auf der Leiterplatte bilden, was die Lebensdauer der Bauteile drastisch verkürzt und zu einem Fehlverhalten des Geräts führen kann.
2. Die Rolle der SMD- und THT-Technologien
Es gibt zwei Haupttechnologien für die Bestückung von Leiterplatten: die Surface-Mounted Device (SMD)-Technologie und die Through-Hole Technology (THT). Beide Technologien haben ihre spezifischen Vorteile, aber die Wahl der richtigen Methode und eine präzise Umsetzung sind entscheidend für die Qualität des Endprodukts. Durch präzise Leiterplattenbestückung stellen wir sicher, dass Ihre Elektronik fehlerfrei arbeitet.
a. SMD-Bestückung: Effizienz und Präzision
SMD-Bauteile sind kleiner und werden direkt auf der Oberfläche der Leiterplatte montiert, was eine höhere Bestückungsdichte ermöglicht. Diese Technologie bietet mehrere Vorteile:
- Kleinere Bauteile: SMD-Bauteile sind deutlich kleiner als THT-Bauteile, was die Herstellung kompakterer Geräte ermöglicht.
- Automatisierung: Die Bestückung von SMD-Bauteilen erfolgt in der Regel mit automatisierten Pick-and-Place-Maschinen, die eine hohe Präzision und Geschwindigkeit bieten. Diese Maschinen sind in der Lage, Bauteile in engen Toleranzen zu platzieren, was die Fehlerquote minimiert und eine höhere Produktionsgeschwindigkeit ermöglicht.
- Bessere Wärmeableitung: SMD-Bauteile bieten aufgrund ihrer flachen Bauweise eine effizientere Wärmeableitung, was die thermische Effizienz verbessert.
b. THT-Bestückung: Robustheit für schwerere Anwendungen
THT-Bauteile werden durch Löcher in der Leiterplatte gesteckt und auf der anderen Seite verlötet. Diese Technologie wird oft in Anwendungen verwendet, die eine stärkere mechanische Belastbarkeit erfordern.
- Stärkere mechanische Verbindungen: THT-Bauteile sind robuster und bieten eine bessere Verbindung in Anwendungen, bei denen die Bauteile Vibrationen oder mechanischen Stößen ausgesetzt sind, z. B. in der Automobil- oder Luftfahrtindustrie.

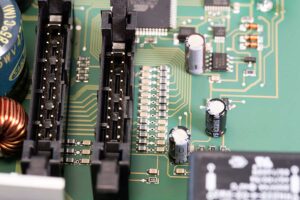

- Kombination von THT und SMD: Viele moderne Leiterplatten kombinieren SMD- und THT-Bauteile, um von den Vorteilen beider Technologien zu profitieren.
3. Der Bestückungsprozess: Schritte zu einer präzisen Leiterplattenbestückung
Die präzise Leiterplattenbestückung erfordert sorgfältige Planung und Ausführung. Der gesamte Prozess muss genau überwacht werden, um sicherzustellen, dass die Bauteile ordnungsgemäß platziert und miteinander verbunden sind.
a. Design der Leiterplatte
Der erste Schritt bei der präzisen Bestückung ist das Design der Leiterplatte. Ein gutes Design berücksichtigt nicht nur die Funktionalität der Bauteile, sondern auch die Platzierung und Anordnung auf der Leiterplatte. Bei der Entwicklung wird auch darauf geachtet, dass genügend Platz für die Bauteile vorhanden ist und dass diese korrekt ausgerichtet sind, um Verbindungsprobleme zu vermeiden.
b. Bestückung mit Pick-and-Place-Maschinen
Die Bestückung erfolgt in der Regel mit automatisierten Pick-and-Place-Maschinen, die die Bauteile von einem Band oder aus einem Magazin aufnehmen und sie auf die Leiterplatte setzen. Diese Maschinen verwenden hochpräzise Positioniersysteme, die sicherstellen, dass die Bauteile genau an die richtige Stelle auf der Leiterplatte gesetzt werden. Diese Automatisierung ermöglicht eine hohe Geschwindigkeit und Genauigkeit, die mit der manuellen Bestückung nicht erreicht werden kann.
c. Löten
Nachdem die Bauteile auf der Leiterplatte platziert wurden, müssen sie miteinander verlötet werden. Dies kann durch verschiedene Methoden geschehen:
- Reflow-Löten: Beim Reflow-Löten wird die gesamte Leiterplatte in einem Ofen erhitzt, sodass das Lötzinn schmilzt und die Bauteile sicher miteinander verbindet.
- Wellenlöten: Diese Methode wird häufig für THT-Bauteile verwendet, bei der die Leiterplatte über eine Welle aus flüssigem Lötzinn geführt wird.

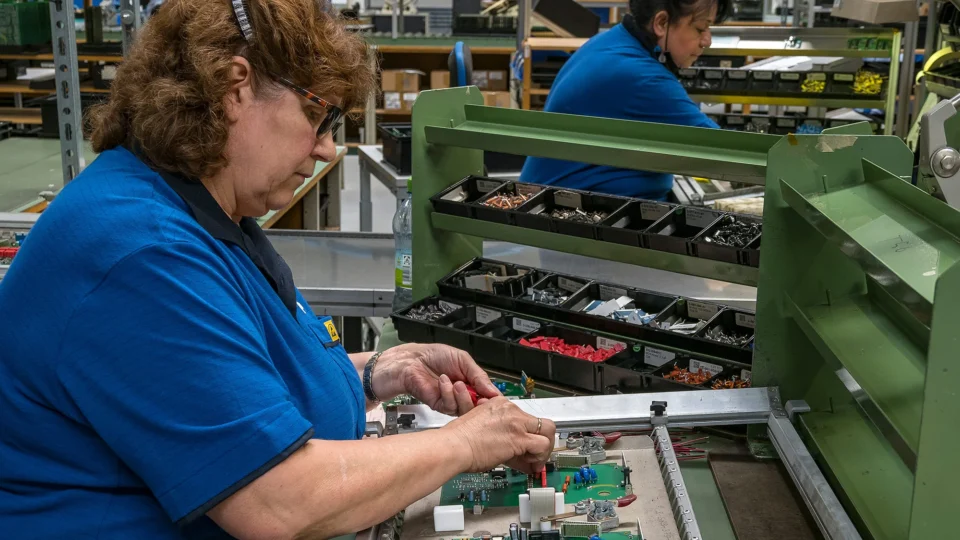

- Manuelles Löten: Bei komplexen oder spezialisierten Anwendungen kann auch manuelles Löten notwendig sein, besonders wenn einzelne Bauteile von Hand platziert werden müssen.
d. Testen und Qualitätskontrolle
Nach dem Löten erfolgt eine gründliche Überprüfung, um sicherzustellen, dass alle Bauteile korrekt platziert und verlötet wurden. Es gibt verschiedene Testmethoden, die zur Qualitätskontrolle eingesetzt werden, darunter:
- Optische Inspektion (AOI): Automatisierte optische Inspektionssysteme prüfen die Leiterplatte auf fehlerhafte Lötverbindungen, falsche Bauteile oder Platzierungsprobleme.
- Elektrische Tests: Tests wie In-Circuit-Tests (ICT) und Funktionsprüfungen stellen sicher, dass alle elektrischen Verbindungen korrekt sind und dass das Gerät ordnungsgemäß funktioniert.
- Thermische Tests: Thermische Tests überprüfen, wie gut das Gerät Wärme ableitet und ob es unter Last nicht überhitzt.
4. Fehler bei der Leiterplattenbestückung und ihre Auswirkungen
Fehler bei der Leiterplattenbestückung können schwerwiegende Auswirkungen auf die Qualität und Funktionalität eines Produkts haben. Zu den häufigsten Fehlern gehören:
- Falsche Bauteilplatzierung: Wenn Bauteile falsch platziert werden, kann das zu Fehlfunktionen oder sogar zum Totalausfall des Produkts führen.
- Fehlerhafte Lötverbindungen: Wenn Lötverbindungen schlecht ausgeführt sind, kann dies zu kalten Lötstellen oder Kurzschlüssen führen, die die Leistung des Geräts beeinträchtigen.
- Verwenden von fehlerhaften Bauteilen: Die Verwendung von Bauteilen, die nicht den Spezifikationen entsprechen, kann die Zuverlässigkeit und Lebensdauer des Produkts verringern.
5. Fazit: Die Wichtigkeit der präzisen Leiterplattenbestückung
Die präzise Leiterplattenbestückung ist von entscheidender Bedeutung, um sicherzustellen, dass elektronische Geräte zuverlässig, langlebig und leistungsfähig sind. Der gesamte Bestückungsprozess – von der Entwurfsphase bis hin zur Endkontrolle – muss mit höchster Präzision durchgeführt werden, um die Funktionalität und Qualität des Produkts zu gewährleisten. Durch den Einsatz fortschrittlicher Fertigungstechnologien und automatisierter Systeme können Unternehmen sicherstellen, dass ihre Produkte den höchsten Standards entsprechen und ihre Kunden zufriedenstellen. Eine fehlerfreie Bestückung ist somit nicht nur für die technische Leistung des Geräts entscheidend, sondern auch für die Markenreputation und den wirtschaftlichen Erfolg eines Unternehmens.
